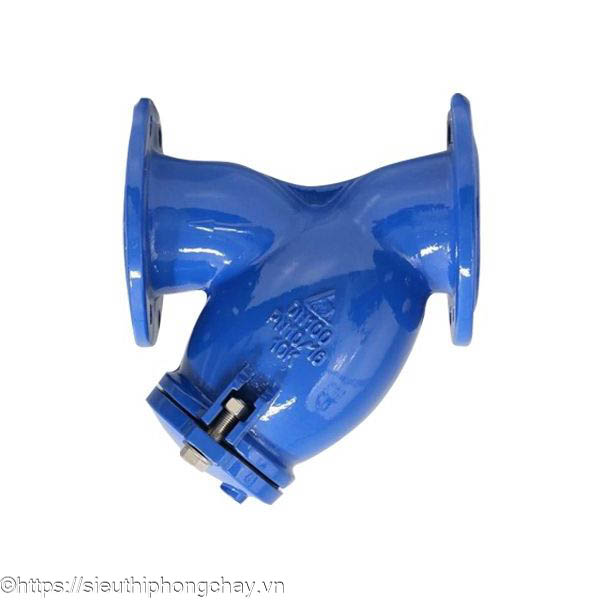

Van y lọc ShinYi
Liên hệ
- Vận hành tự động dựa vào lực chảy của dòng nước.
- Van được sản xuất từ gang cầu FCD450, Inox 304/316 chống rỉ sét, an toàn cho nguồn nước sạch.
- Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.
- Giá thành rẻ, trọng lượng van nhẹ, thiết kế gọn, ít tốn diện tích khi lắp đặt.
- Mã sản phẩm:ARVT
- Thương hiệu: ShinYi
Y lọc là loại van được lắp vào hệ thống để lọc các mãnh vỡ, rác, cát sỏi…giúp bảo vệ máy bơm, đồng hồ, van và các phụ kiện khác tránh bị kẹt, hư hỏng đồng thời giúp làm sạch nguồn nước trong hệ thống. Van vận hành hoàn toàn tự động, và được kết nối vào hệ thống dạng mặt bích.
Thông số kỹ thuật
| Mã Hàng Product Code | YSTX |
| Kích Thước Size Range | DN50 – DN600 |
| Tiêu Chuẩn Thiết Kế Design Standard | BS EN 1074-1 |
| Khoảng Cách Giữa 2 Mặt Bích | BS EN 558-1 TABLE 1 SERIES 7 BS 2080 TABLE 1 SERIES 7 ISO 5752 TABLE 1 SERIES 7 |
| Tiêu Chuẩn Mặt Bích/Kết Nối Connection/Flange Standard | BS EN 1092-2 JIS B2220 ISO 7005-2 ASME B16.42 |
| Áp Suất Làm Việc Pressure Rating | PN10/PN16 JIS 10K/16K ANSI 125-LB |
| Nhiệt Độ Làm Việc Working Temp | -10 ~ 80 ºC |
| Môi Trường Làm Việc Working Flow | Nước, Nước Thải, Nước Nhiễm Mặn |
Cấu tạo:
Van Y lọc được cấu tạo bởi 02 thành phần chính là thân van và lưới lọc
- Thân van: thiết kế dạng chữ y, với nhánh hướng xuống là một bầu chứa rác, được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm
- Lưới lọc: được lắp cố định vào bầu chứa rác, sản xuất từ Inox 304/316, độ bền cao, chống rỉ sét
Nguyên lý hoạt động:
Khi dòng chảy đi qua van thì sẽ đi qua bộ lưới lọc, các mãnh vỡ, cát đá, rác…sẽ được giữ lại và chứa trong bầu chứa rác, dòng nước vẫn qua van bình thường, không bị giảm lưu lượng.
Ưu điểm:
- Vận hành tự động dựa vào lực chảy của dòng nước.
- Van được sản xuất từ gang cầu FCD450, Inox 304/316 chống rỉ sét, an toàn cho nguồn nước sạch.
- Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.
- Giá thành rẻ, trọng lượng van nhẹ, thiết kế gọn, ít tốn diện tích khi lắp đặt.
Lưu ý khi lắp đặt:
Van Y lọc được lắp đặt vào hệ thống mặt bích nên khi lắp đặt cần lưu ý một số điểm sau:
- Lắp van đúng chiều của lưới lọc.- Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van.
- Có thể dùng miếng đệm giữa mặt bích và van để tăng độ kín cho hệ thống.
- Kích thước mặt bích của đường ống phải đồng nhất với kích thước mặt bích của van.
